Рекуператор для квартиры: когда он нужен и как подобрать оборудование Energolux
Рекуператор выбирают вместе с вентиляторами, фильтрами, воздуховодами и автоматикой. Объясняем, какие исходные данные нужны для расчёта квартиры и почему максимального расхода из карточки недостаточно.
Рекуператор для квартиры нужен, когда требуется организованный приток и удаление воздуха без постоянного открывания окон и с передачей части тепла между потоками. Выбор начинается не с размера корпуса, а с требуемого воздухообмена и схемы воздуховодов. Пластинчатые модели Energolux SHRP — это элементы централизованной системы, поэтому для них отдельно подбирают вентиляторы, фильтры, автоматику и при необходимости нагреватель.
Рекуператор возвращает тепло, но не заменяет вентиляцию
В пластинчатом теплообменнике тёплый вытяжной воздух проходит рядом с холодным приточным, не смешиваясь с ним напрямую. Через стенки кассеты часть тепла переходит к притоку. Зимой это уменьшает нагрузку на нагрев, летом при работающем кондиционировании может снизить поступление наружного тепла.
Сам теплообменник не создаёт воздухообмен. Расход обеспечивают приточный и вытяжной вентиляторы, а фактическую работу системы определяют сопротивление фильтров, решёток, шумоглушителей и всей сети. Поэтому паспортный КПД рекуперации нельзя переводить в обещание такой же экономии на отоплении: результат зависит от климата, режима работы и баланса потоков.

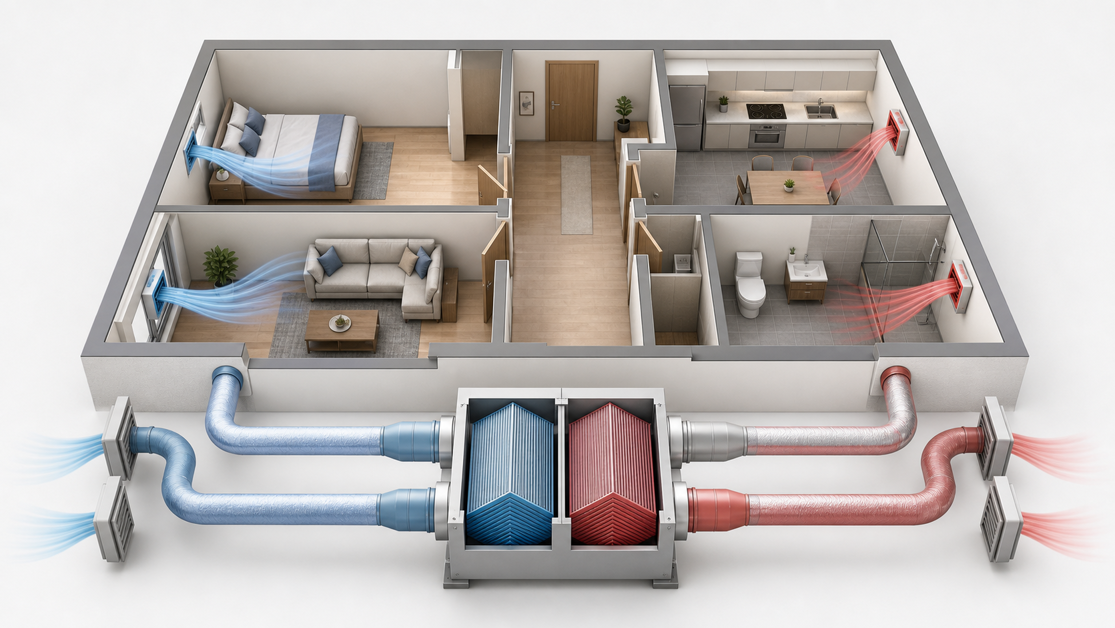

Для одной комнаты возможен локальный настенный прибор с коротким каналом через наружную стену. Для нескольких комнат, где воздух нужно подать в спальни и гостиную, а удалить из кухни, санузла и коридора, чаще проектируют централизованную сеть. В разделе вентиляционного оборудования эти варианты удобно рассматривать как разные архитектуры, а не как взаимозаменяемые корпуса.
Расход считают по людям и назначению комнат
До подбора составляют план квартиры и отмечают жилые помещения, вытяжные зоны, число постоянных жильцов и возможные места трасс. Нужны высота потолков, длина каналов, число поворотов, доступные проходы через стены и потолки. Отдельно фиксируют место наружного забора и выброса воздуха, чтобы потоки не замыкались друг на друга.
Расчётный расход получают по действующим требованиям и сценарию использования помещений. Затем распределяют приток и вытяжку так, чтобы квартира не находилась под постоянным сильным подпором или разрежением. Небольшая разница возможна из-за дверей и работы отдельных вытяжек, но её нельзя исправлять выбором заведомо более мощного вентилятора без расчёта.
- число людей и расписание присутствия;
- расход по каждой приточной и вытяжной зоне;
- сопротивление каналов и оборудования;
- доступная электрическая мощность;
- место для корпуса, дренажа и сервисного доступа.
Кухонный зонт обычно работает как отдельная периодическая вытяжка. Его пиковый расход способен нарушить баланс основной системы, поэтому режим компенсации продумывают заранее. Естественные каналы дома также нельзя перекрывать или подключать к ним механическую установку без проверки проекта здания.
Паспортный расход ещё не говорит о шуме в спальне
Оборудование сравнивают в рабочей точке: при нужном расходе и сопротивлении сети. Максимальная производительность без напора мало говорит о реальном режиме. Чем выше скорость воздуха в каналах, тем заметнее шум на решётках и поворотах. Помогают больший диаметр каналов, плавные переходы, низкая рабочая скорость и правильно рассчитанные шумоглушители.
Пластинчатые рекуператоры SHRP предназначены для прямоугольных воздуховодов. В актуальной линейке представлены разные типоразмеры — например, SHRP 40-20, SHRP 50-25 и SHRP 100-50. Конкретная модель служит не бытовой шкалой «маленькая — большая», а частью канальной сети: её проверяют по сечению, допустимому расходу, сопротивлению и возможности обслуживания.

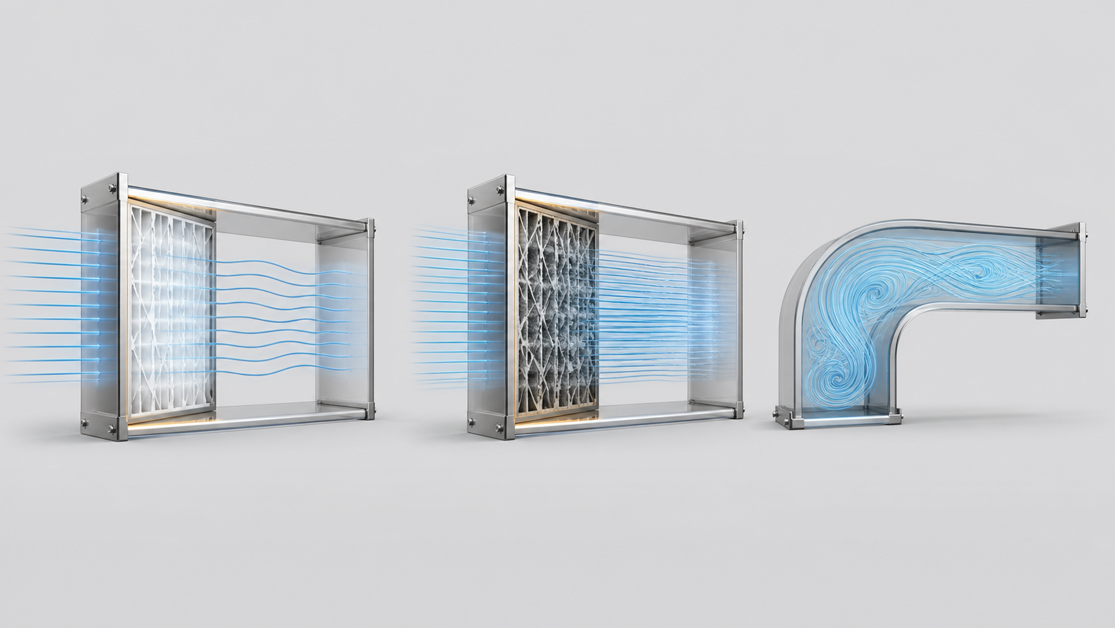

Фильтры защищают жильцов и теплообменник от загрязнения, но по мере заполнения увеличивают сопротивление. Класс и площадь фильтра согласуют с качеством наружного воздуха и возможностями вентиляторов. Если заложить тонкую очистку без запаса по напору и без удобной замены кассет, расход постепенно снизится, а система станет шумнее.
Конденсату нужен путь до дренажа
При охлаждении влажного вытяжного воздуха на пластинах выпадает вода. В корпусах SHRP предусмотрены поддон и дренажный патрубок, но наличие штуцера не решает задачу автоматически. Установку располагают в допустимом положении, выдерживают уклон отвода, защищают слив от замерзания и оставляют возможность очистить поддон.
В мороз теплообменник способен обмерзать: температура вытяжного потока внутри кассеты опускается ниже нуля, а конденсат превращается в лёд. Способ защиты выбирают для конкретной схемы — предварительный нагрев, изменение расходов, байпас или периодический алгоритм размораживания. Нельзя обещать зимнюю работу только по наличию рекуператора; нужен подтверждённый диапазон всей установки и автоматики.

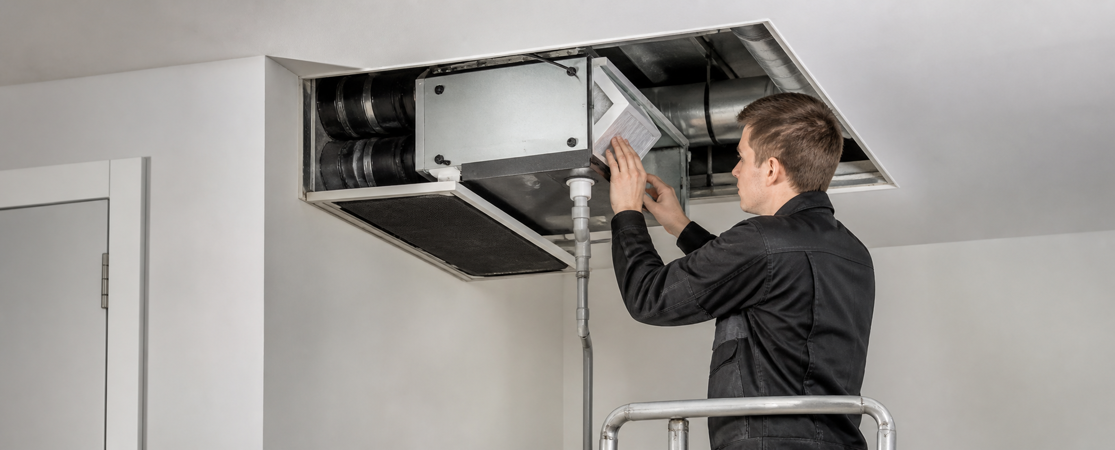

Корпус над подвесным потолком оставляют доступным со стороны кассеты, поддона и соединений. Сервисный люк должен позволять не только посмотреть внутрь, но и вынуть обслуживаемую деталь. Размещение непосредственно над кроватью нежелательно: даже тихий воздушный поток может передавать вибрацию через крепления и каналы.
Подбор заканчивается проверкой всей схемы
- Определите приток и вытяжку для каждой зоны квартиры.
- Наметьте трассы, место корпуса, наружные решётки и сервисный доступ.
- Посчитайте сопротивление сети при проектном расходе.
- Выберите теплообменник, вентиляторы, фильтры и шумоглушение как одну систему.
- Проверьте дренаж, защиту от обмерзания, электропитание и алгоритм управления.
- Сверьте шум в расчётной точке и скорость воздуха на решётках.
Ошибка — выбирать рекуператор по площади квартиры и максимальному расходу в карточке. Не менее рискованно спрятать корпус без доступа или считать естественную вытяжку полноценным партнёром механического притока. Если каналы провести негде, стоит вернуться к локальным приборам; если требуется только очистить и подогреть приток, а организованная вытяжка уже подтверждена, возможна приточная схема без рекуперации.
Централизованное решение оправдано там, где можно развести два воздушных контура и регулярно обслуживать оборудование. Место установки выбирают не по свободному участку потолка, а по сумме условий: длине трасс, шуму, дренажу и извлечению кассеты. Расход воздуха влияет на шум через скорость и сопротивление сети, а зимняя защита нужна тогда, когда расчётные температуры создают риск обмерзания конкретного теплообменника.
